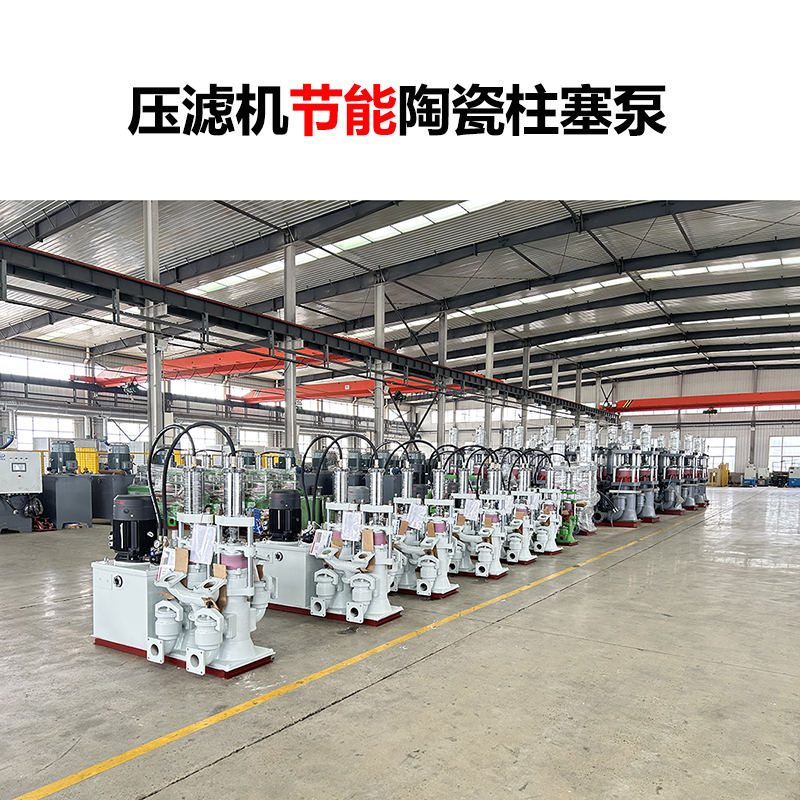

液壓陶瓷柱塞泵怎么安裝
液壓陶瓷柱塞泵的安裝質量直接影響其運行穩定性、壽命及安全性。由于其核心部件(陶瓷柱塞)質地堅硬但脆性較高，且涉及液壓系統的高壓管路連接，安裝時需嚴格遵循規范。以下是詳細的安裝步驟及注意事項：
一、安裝前的準備工作
安裝前需做好充分準備，避免因配件缺失或環境不當導致安裝失敗。
設備及配件檢查
核對泵的型號、參數(流量、壓力、功率等)是否與設計要求一致。
檢查核心部件：陶瓷柱塞表面是否有裂紋、劃痕或破損(若有破損需立即更換，避免高壓下碎裂);柱塞密封件(如 O 型圈、組合密封)是否完好，材質是否適配液壓油(如耐油橡膠)。
清點附屬配件：進出油口法蘭 / 接頭、固定螺栓、墊片、過濾器、壓力表接口等是否齊全。
安裝環境確認
安裝位置需遠離粉塵、腐蝕性氣體、劇烈振動源(如大型電機)及高溫環境(溫度≤40℃，避免液壓油因高溫變質)。
預留操作空間：泵體周圍至少保留 0.5m 以上空間，方便后續檢修、管路連接及觀察運行狀態。
基礎要求：安裝面需平整(平面度誤差≤0.1mm/m)、堅固(混凝土基礎強度≥C20)，若安裝在鋼結構支架上，需確保支架承重能力≥泵總重的 1.5 倍。
二、泵體固定與找平
泵體的穩定固定是減少振動、避免陶瓷柱塞磨損的關鍵。
放置泵體
用吊裝工具(如叉車、吊車)將泵體平穩放置在基礎上(若泵體帶有吊環，需確認吊環承重是否匹配，避免吊裝時變形)。
禁止直接拖拽泵體(防止陶瓷柱塞與泵腔內壁摩擦受損)。
找平調整
用水平儀(精度≥0.02mm/m)分別在泵體的橫向和縱向進行找平。
若不平整，在泵體與基礎間墊入薄鋼片(厚度 0.1-1mm)調整，直至水平儀氣泡居中(水平誤差≤0.1mm/m)。
嚴禁通過緊固螺栓強行找平(避免泵體變形，導致柱塞與泵腔同心度偏差)。
固定泵體
用高強度螺栓(如 8.8 級以上)穿過泵體底座的安裝孔，與基礎預埋件或膨脹螺栓連接。
螺栓緊固時需對角均勻擰緊(力矩按螺栓規格確定，如 M12 螺栓推薦力矩 35-40N?m)，避免局部受力過大導致泵體變形。
三、管路連接
液壓管路連接需確保密封可靠、無應力、清潔度達標，避免雜質進入泵體損壞陶瓷柱塞。
管路預處理
清洗管路：用高壓油(與系統同型號液壓油)沖洗進出油管、高壓管內部，去除鐵屑、焊渣等雜質(若管路為新管，需先酸洗除銹再沖洗)。
檢查管路尺寸：進油管內徑需≥泵進口直徑(避免吸油阻力過大導致氣蝕);高壓管耐壓等級需≥泵額定壓力的 1.5 倍(如額定壓力 30MPa，管路耐壓需≥45MPa)。
進油管路連接
進油口需安裝粗過濾器(過濾精度≤100μm)，過濾器吸油高度≤0.5m(避免吸空產生氣泡)。
管路與泵進口采用法蘭或螺紋連接：法蘭連接時需加耐油墊片(如丁腈橡膠墊)，確保法蘭面平行;螺紋連接時需在螺紋處涂抹密封膠(如樂泰 554)，但需避免膠液進入管路內部。
進油管布置需盡量短、直，避免 90° 以上急彎(若需轉彎，曲率半徑≥管徑的 3 倍)。
高壓出油管路連接
出油口需先連接高壓止回閥(防止系統壓力驟降時油液倒流沖擊柱塞)，再連接至工作系統。
管路支架固定：每隔 1-1.5m 設置一個管路支架，避免管路因自重下垂導致接口受力(接口處徑向力≤50N)。
安裝壓力表：在泵出口與止回閥之間安裝耐震壓力表(量程為額定壓力的 1.5-2 倍)，便于監測壓力。
回油及冷卻管路連接(若有)
回油管需接入油箱回油口，管口需高于油箱油面(避免油液飛濺產生氣泡)。
若泵帶冷卻系統(如水冷套)，需連接冷卻水管，確保進水壓力 0.1-0.3MPa，流量滿足冷卻要求(參考產品手冊)，且水質潔凈(避免水垢堵塞冷卻通道)。
四、電氣系統連接
電氣連接需符合安全規范，避免電機反轉導致柱塞損壞。
電機接線
核對電機額定電壓、功率是否與電源匹配(如 380V/3 相或 220V / 單相)。
接線時確保電機轉向與泵體標識一致(泵體通常標有 “順時針” 或 “逆時針” 轉向箭頭)：可先點動電機(通電 1-2 秒)，觀察轉向是否正確，若反轉需調換電源相序。
電機接地：電機外殼需可靠接地(接地電阻≤4Ω)，避免漏電風險。
控制系統連接
若泵帶壓力傳感器、液位開關等控制元件，需按接線圖連接至控制柜，確保信號傳輸通暢。
安裝過載保護裝置(如熱繼電器)，設定值為電機額定電流的 1.1-1.2 倍，防止電機過載燒毀。
五、安裝后檢查與試運行
安裝完成后需全面檢查，確認無誤后方可試運行。
靜態檢查
管路密封性：所有接口用肥皂水涂抹，觀察是否有氣泡(若有氣泡需重新緊固接口)。
螺栓緊固：檢查泵體固定螺栓、管路支架螺栓是否松動，確保無遺漏。
油位及油質：向油箱加入符合要求的液壓油(如 L-HM46 抗磨液壓油)，油位需在油箱液位計 1/2-2/3 處，且油液需經過過濾(過濾精度≤25μm)。
空載試運行
關閉高壓出口閥門，啟動電機，空載運行 5-10 分鐘。
觀察狀態：泵體振動是否異常(振幅≤0.1mm)、是否有異響(正常運行應為平穩的 “嗡嗡” 聲，無尖銳摩擦聲);陶瓷柱塞密封處是否漏油(若漏油需檢查密封件安裝是否到位)。
帶載試運行
緩慢打開高壓出口閥門，逐步提升系統壓力至額定壓力的 50%，運行 10 分鐘;再提升至 80%，運行 20 分鐘;最后升至額定壓力，運行 30 分鐘。
監測參數：壓力是否穩定(波動范圍≤±0.5MPa)、電機電流是否正常、油溫是否過高(≤60℃)。
若出現壓力驟降、異響、漏油等異常，需立即停機檢查，排除故障后再試運行。
六、注意事項
陶瓷柱塞保護：安裝過程中避免碰撞、敲擊柱塞，存放時需用軟布包裹;若長期停用，需向泵腔注入防銹油，防止柱塞銹蝕。
管路清潔：嚴禁未清洗的管路直接連接，雜質進入泵體可能導致陶瓷柱塞劃傷或卡滯。
定期復查：試運行后 1 周內，需再次檢查固定螺栓、管路接口是否松動，及時緊固。
通過以上步驟，可確保液壓陶瓷柱塞泵安裝規范、運行可靠。若為首次安裝，建議參考具體產品手冊(不同廠家可能有細節差異)，或由專業技術人員指導操作。
